Comment installer EPLAN Education Package (modules complémentaires)
ATTENTION : L'Education Package ne peut être utilisé que si la licence Education est activée. Assurez-vous donc de télécharger d'abord EPLAN Education, puis d'activer la licence. Vous trouverez les instructions ici.
Télécharger EPLAN Education Package
Étape 1 : Allez à EPLAN Education sur Academic Software et sélectionnez l'EPLAN Education Package souhaité dans la rubrique 'Sélectionnez la version'.
Cliquez sur le bouton 'Télécharger Education Package'.

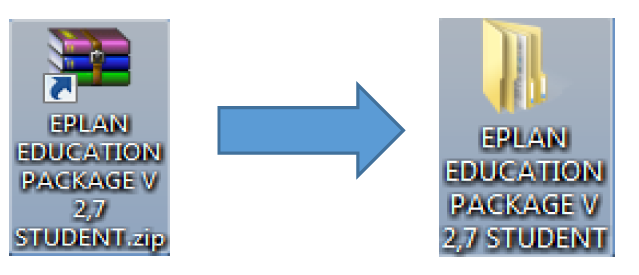

Étape 2 : Extrayez le fichier ZIP sur votre lecteur C.
Chargez l'EPLAN Education Package dans EPLAN Education.
Assurez-vous que vous avez déjà installé EPLAN et que vous disposez d'une licence active !

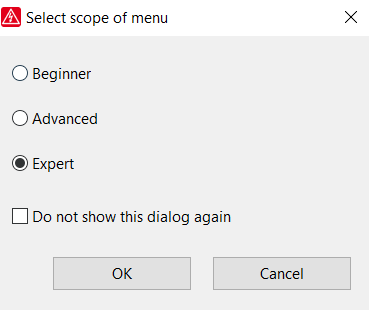

Étape 1 : Lancez EPLAN Education. Vous obtenez le message suivant. Cochez la case Expert et cliquez sur OK. Si vous ne souhaitez pas que cette question vous soit posée à plusieurs reprises, cochez l'option 'Do not show this dialog again'.
EPLAN est en cours de lancement. Cela peut prendre un certain temps.

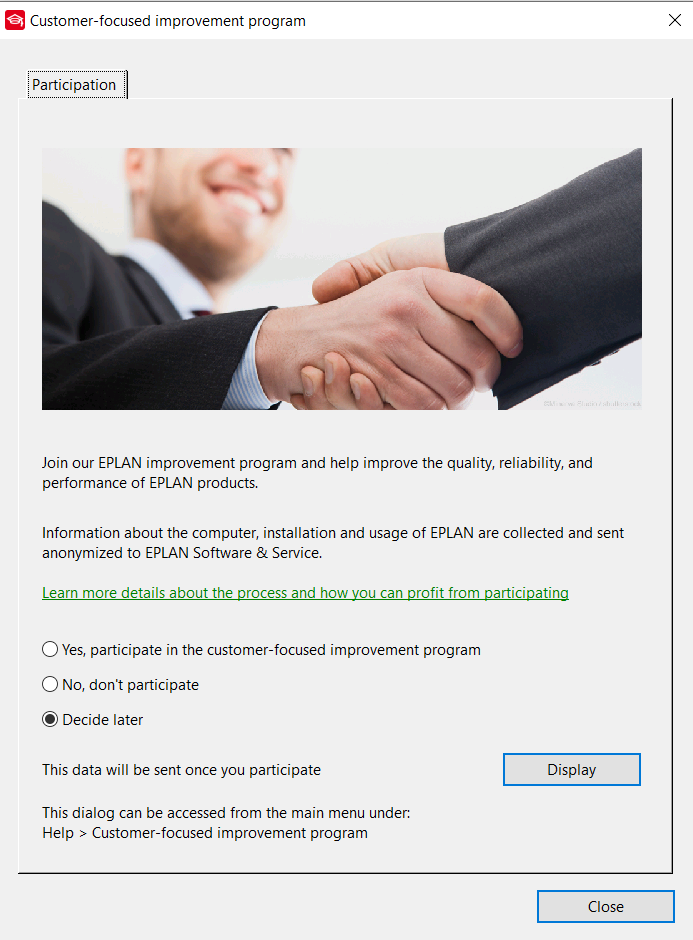

Étape 2 : Vous verrez apparaître la fenêtre suivante pour participer au Customer-focused improvement program. Veuillez indiquer votre préférence et cliquez sur Close.
Étape 3 : Allez à Options et cliquez sur Settings ou allez directement à l'icône Settings dans la barre des tâches.

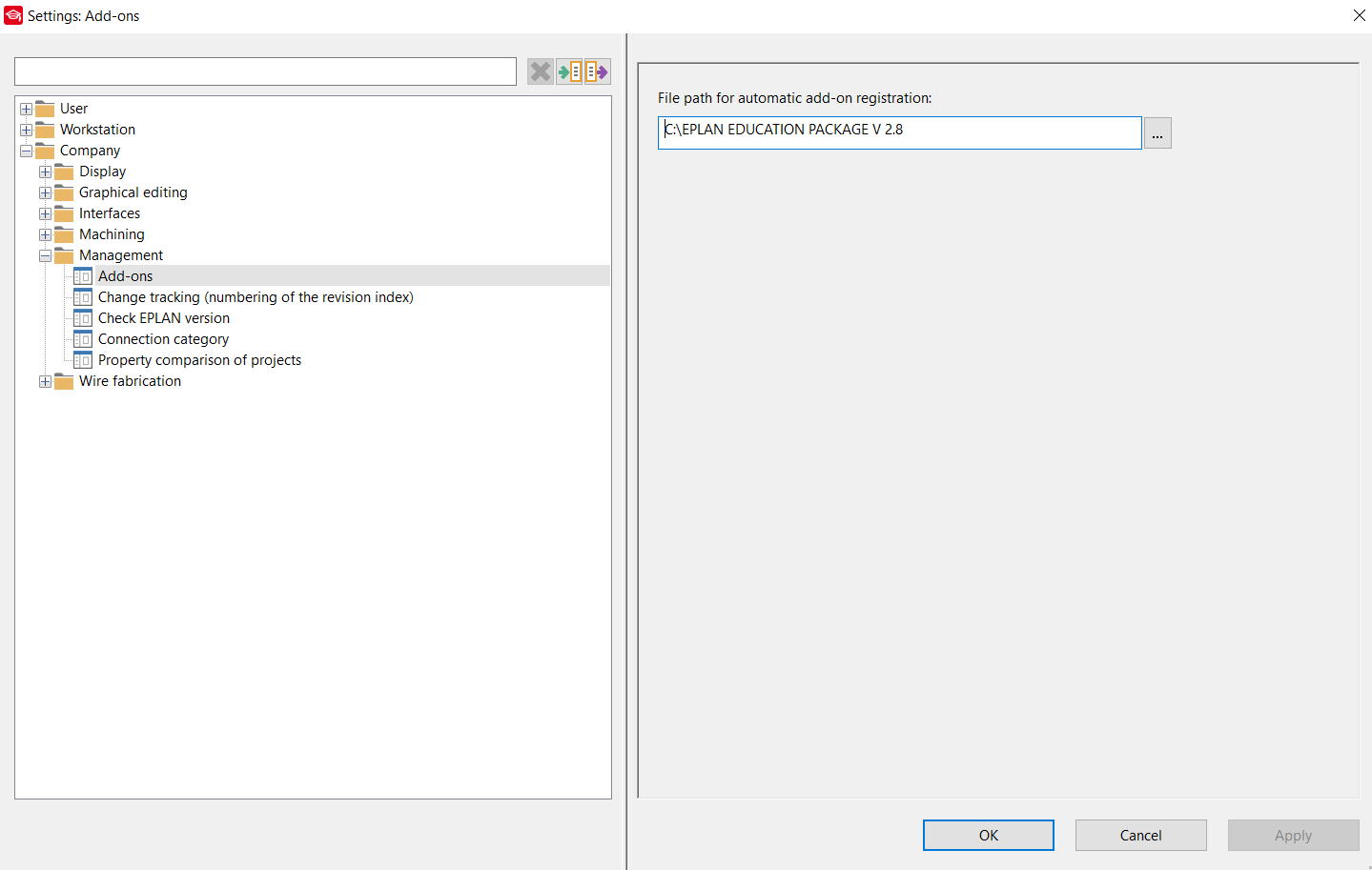

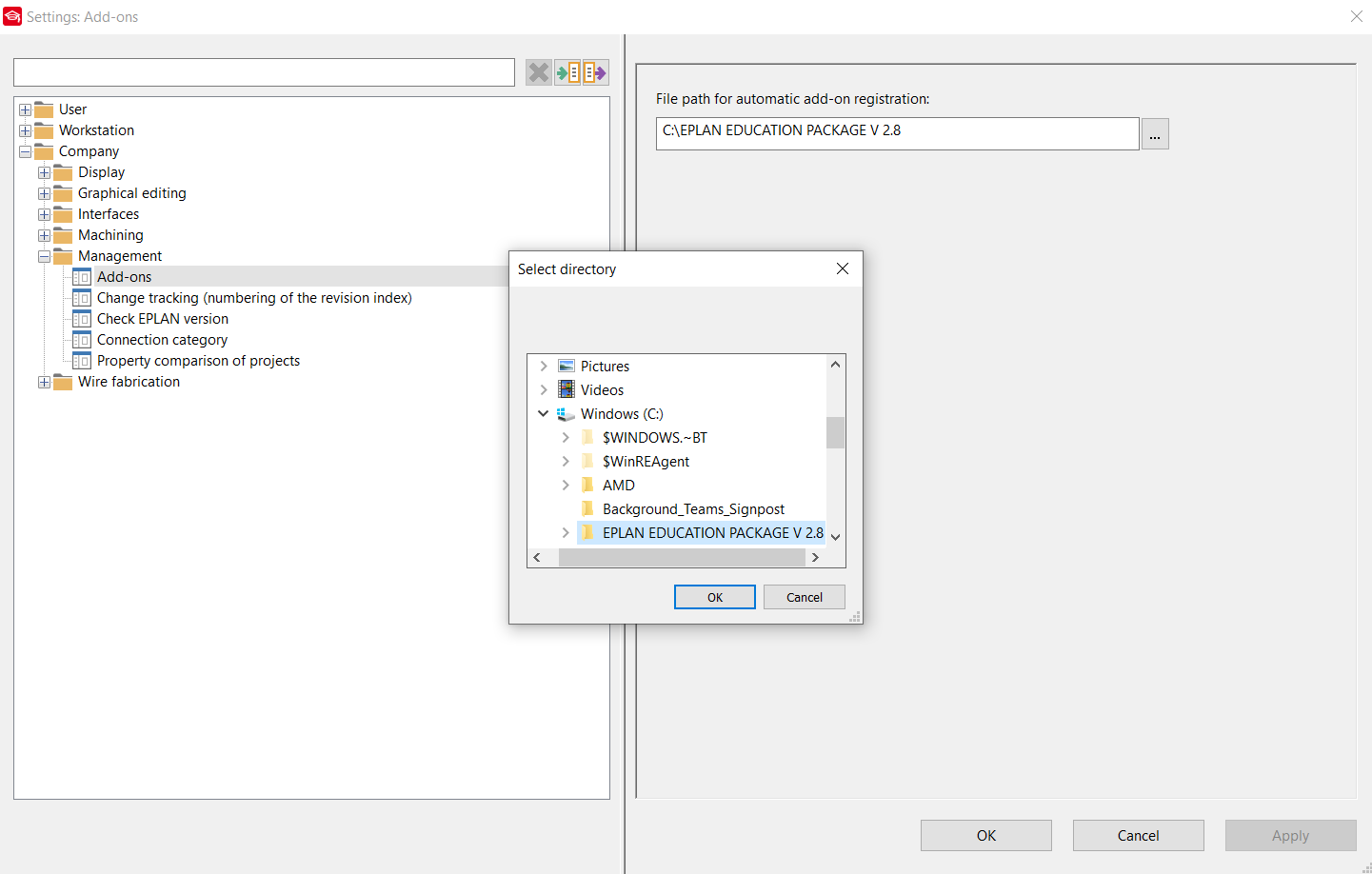

Étape 4 : Allez ensuite à Company > Management > Add-ons et cliquez sur [...]. Cliquez ensuite sur le dossier des fichiers extraits. Cliquez ensuite sur Apply et enfin sur OK.
Vous verrez alors le chemin pour l'enregistrement automatique des modules complémentaires. Cliquez sur OK.
Étape 5 : Fermez EPLAN et allez à votre lecteur C > EPLAN EDUCATION PACKAGE V.x > BIN.
Cliquez avec le bouton droit de la souris sur le fichier 'EPlan.EplAddin.EduGen.dll' et ensuite sur Properties.

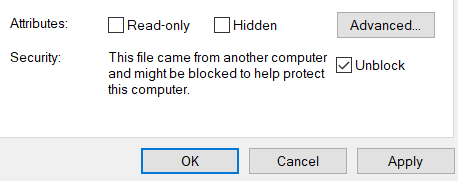

Dans le premier onglet (General), allez à 'Unblock' en bas et cochez cette case. Cliquez ensuite sur Apply, puis sur OK.

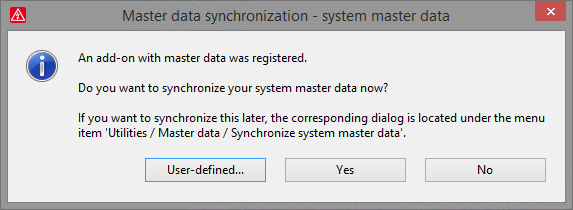

Étape 6 : Redémarrez EPLAN. La fenêtre 'Master data synchronization' s'ouvre. Cliquez sur Yes pour synchroniser les données.

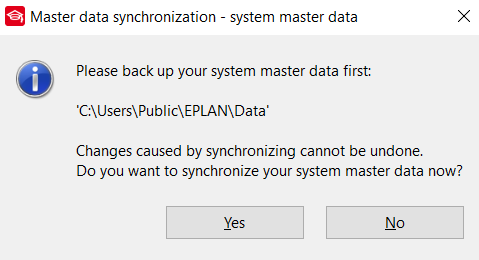

Étape 7 : Cliquez sur Yes pour sauvegarder les données de base de votre système.

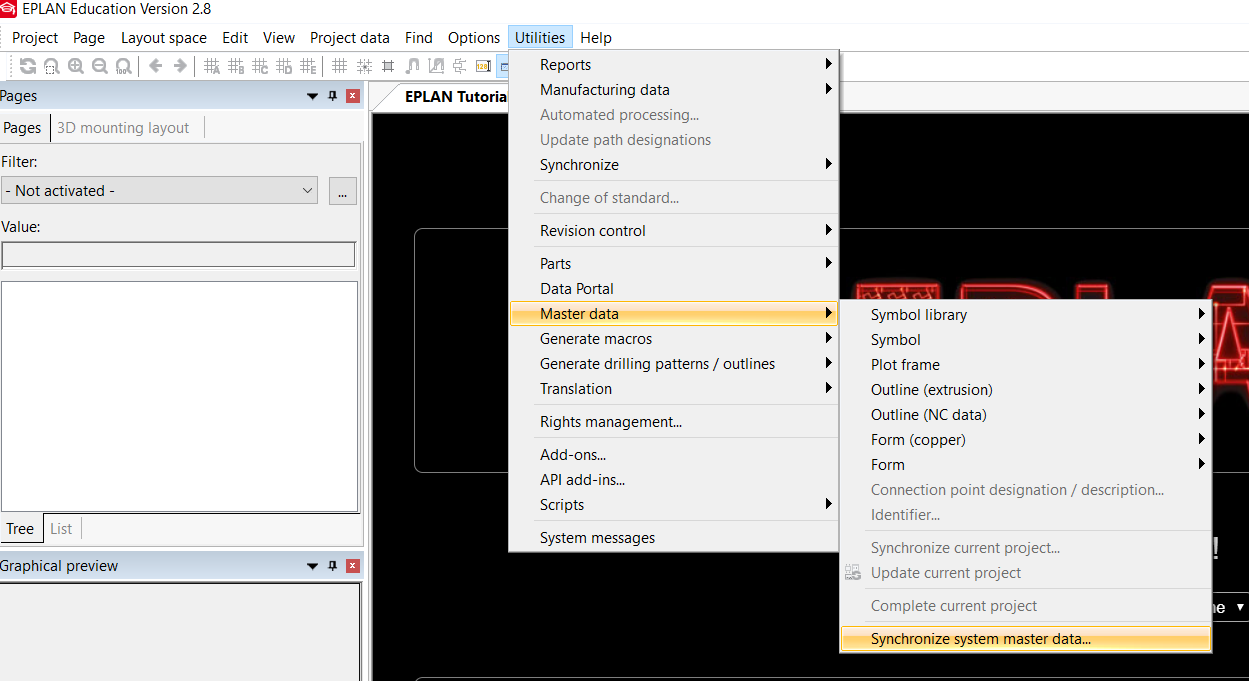

Si, par accident, vous n'avez pas cliqué sur Yes, vous pouvez toujours effectuer cette étape ultérieurement via Utilities > Master data > Synchronize system master data.
Étape 8 : Cliquez sur Yes pour sauvegarder les données de base du système.

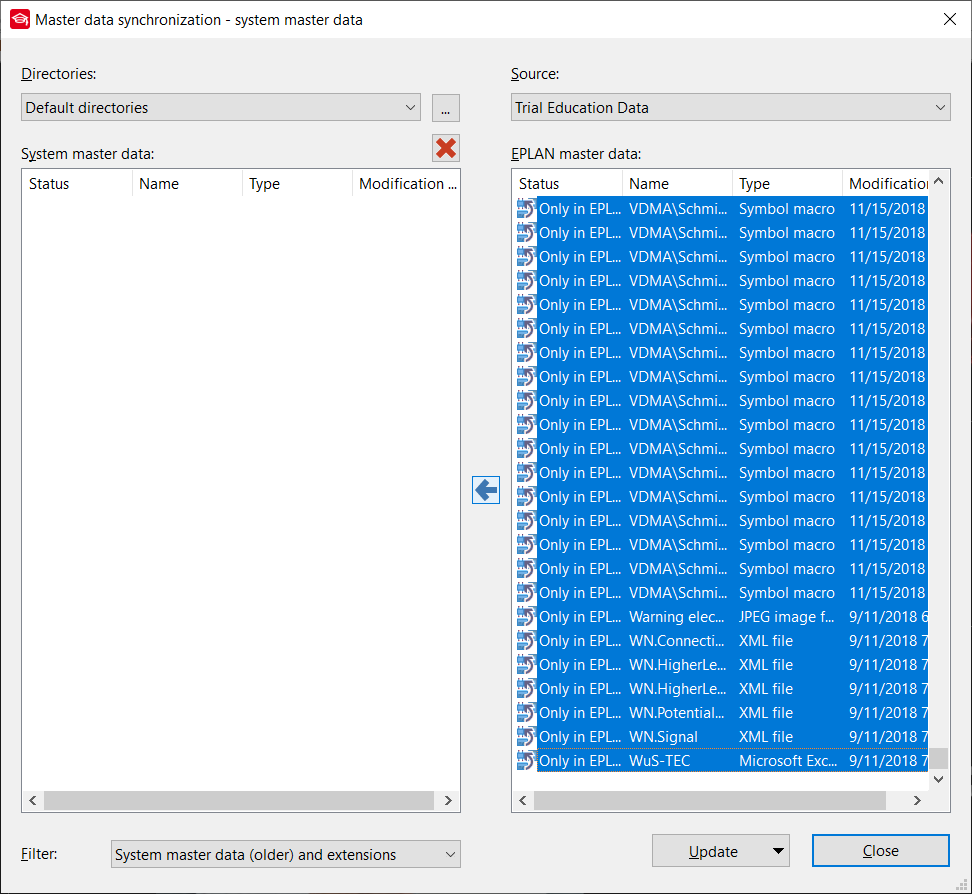

Étape 9 : Choisissez 'EPLAN EDUCATION PACKAGE V...' comme source.
Étape 10 : Sélectionnez toutes les données, puis cliquez sur la flèche 'Move to the left'. Cliquez ensuite sur Close.
Importer les pièces et les paramètres

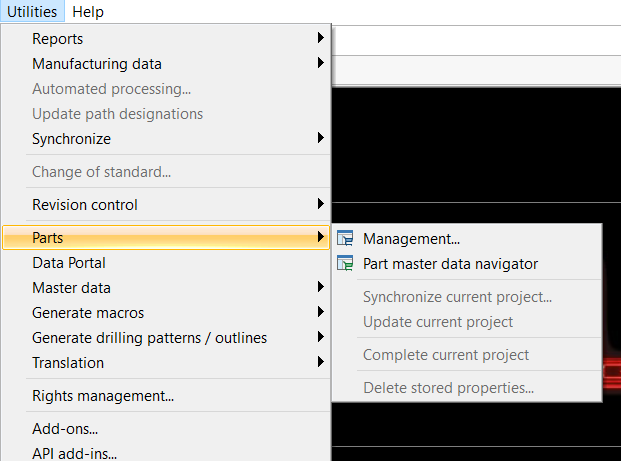

Étape 1 : Importez les pièces via Utilities >Parts > Management.

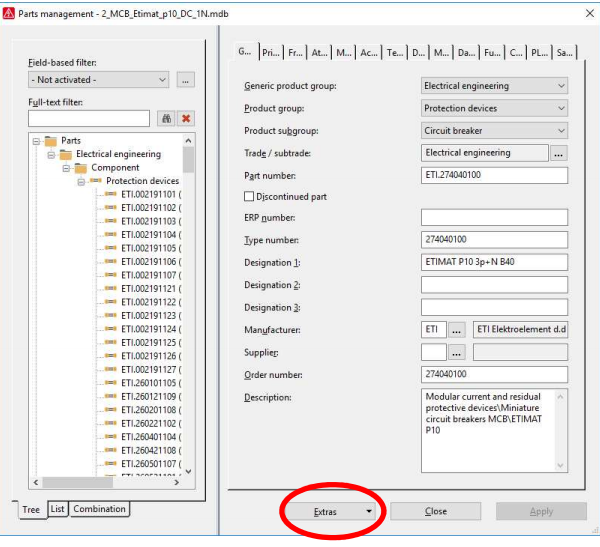

Étape 2 : Vous verrez la fenêtre suivante. Cliquez sur Extras en bas de la fenêtre, puis sur Import.

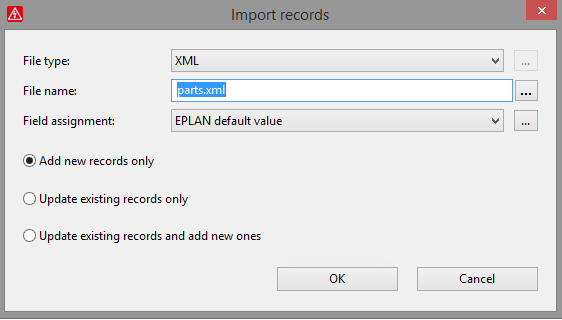

Étape 3 : Choisissez XML comme type de fichier.
Étape 4 : Via [...], sélectionnez le fichier 'EDU_PART.xml' situé dans le dossier C:-Setup_V.... - Package/Package/Parts. Cliquez sur OK pour importer les pièces.

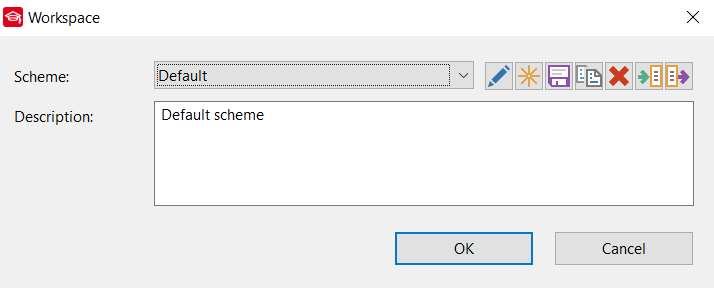

Étape 5 : Importez l'image via View > Workspace > Import. Assurez-vous que le Scheme est défini sur Default.

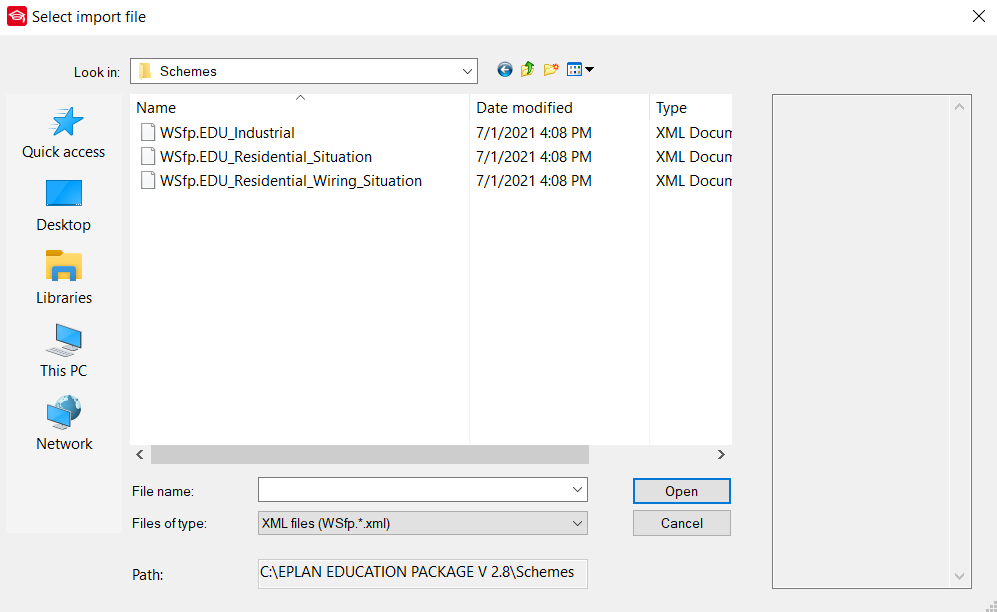

Étape 6 : Allez dans le lecteur C > EPLAN EDUCATION V .... > Schemes > et sélectionnez les trois fichiers .xml 'WS.EDU_Residential_Wiring_Situation.xml', 'WS.Industrial.xml' et 'WS.EDU_Residential_Situation.xml'. Ouvrez ensuite ces fichiers en cliquant sur Open.

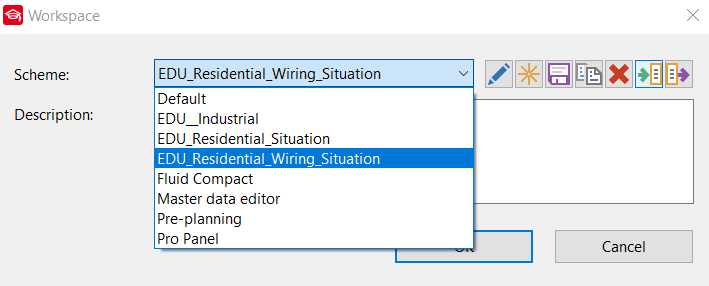

Étape 7 : Vous pouvez maintenant choisir un espace de travail, tel que Residential_Situation, Industrial et Residential_Wiring_Situation. Cliquez ensuite sur OK.
Étape 8 : Vous pouvez commencer avec l'EPLAN Education Package.
