Wie man das EPLAN Education Package (Add-ons) installiert
WARNUNG: Das Education Package kann nur verwendet werden, wenn die Education-Lizenz aktiviert ist. Stelle also sicher, dass du zuerst EPLAN Education herunterlädst und die Lizenz aktivierst.
EPLAN Education Package herunterladen
Schritt 1: Gehe zu EPLAN Education auf Academic Software und wähle das gewünschte Education Package unter „Version auswählen“.
Klicke anschließend auf die Schaltfläche „Education Package herunterladen“.

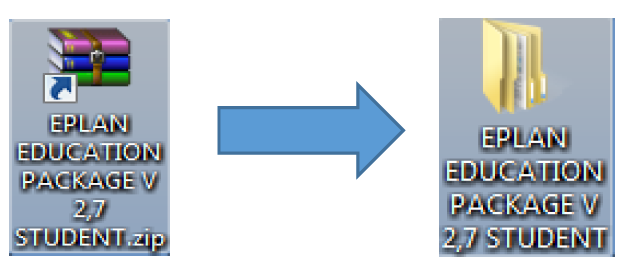

Schritt 2: Entpacke die ZIP-Datei auf deinem C-Laufwerk.
EPLAN Education Package in EPLAN Education hochladen
Stelle sicher, dass EPLAN installiert ist und du über eine aktive Lizenz verfügst!
Schritt 1: Starte EPLAN Education. Du siehst die folgende Meldung. Setze ein Häkchen bei „Experten“ und klicke auf OK. Wenn du nicht jedes Mal danach gefragt werden möchtest, aktiviere „Dieses Dialogfenster nicht mehr anzeigen“.
EPLAN wird gestartet. Dies kann einen Moment dauern.

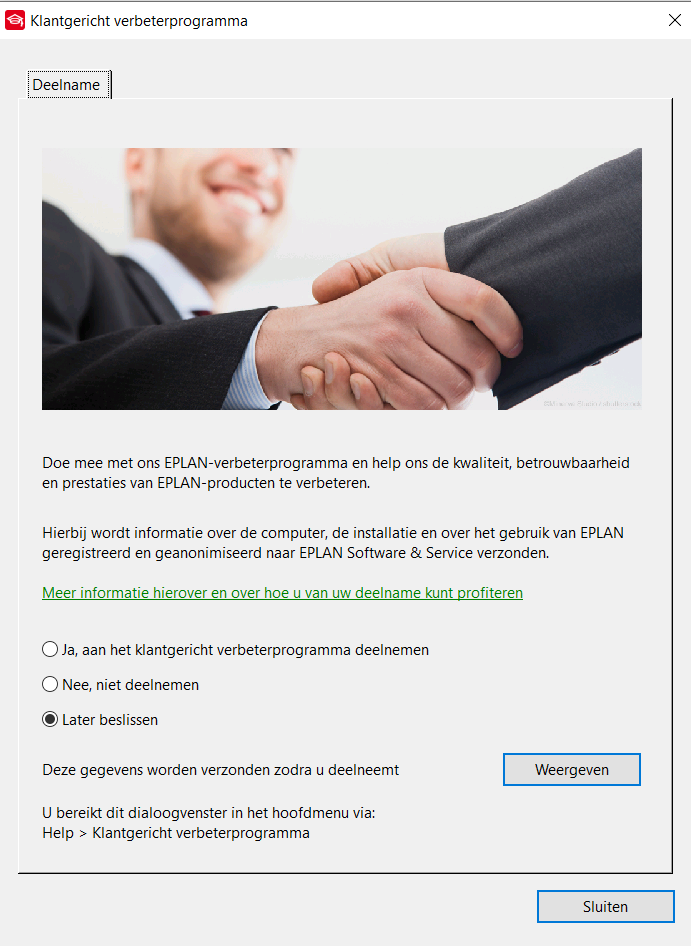

Schritt 2: Es erscheint ein Fenster für das kundenspezifische Verbesserungsprogramm. Wähle deine Präferenz und klicke auf „Schließen“.
Schritt 3: Gehe zu Optionen und klicke unten auf „Einstellungen“ oder wähle direkt das Symbol „Einstellungen“ in der Taskleiste.

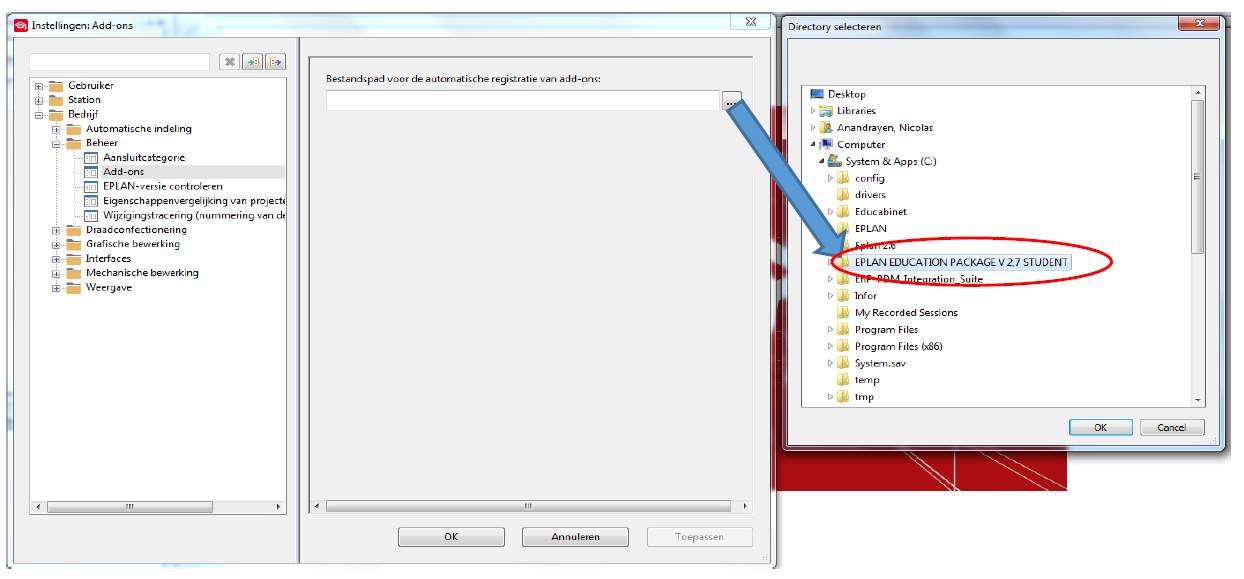

Schritt 4: Gehe zu Unternehmen > Verwaltung > Add-ons und klicke auf [...]. Wähle den Ordner der entpackten Dateien aus. Klicke anschließend auf „Anwenden“ und dann auf OK.

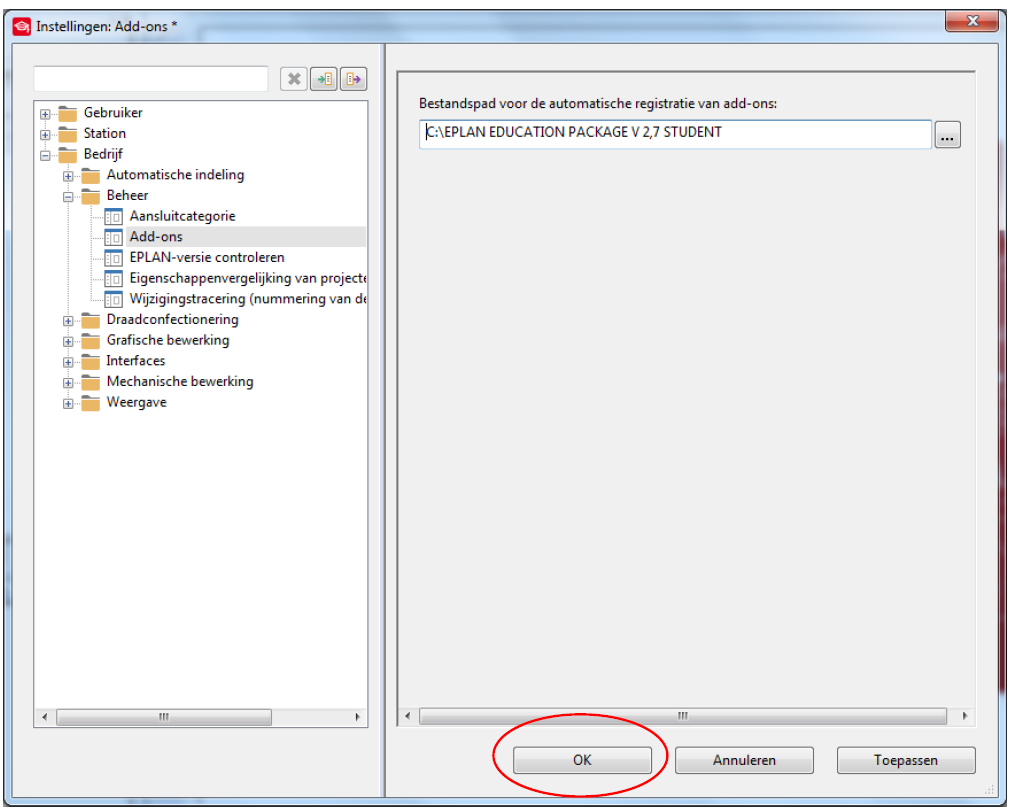

Du siehst danach den Pfad für die automatische Registrierung der Add-ons. Klicke auf OK.
Schritt 5: Schließe EPLAN und gehe zu deinem C-Laufwerk > EPLAN EDUCATION PACKAGE V.x > BIN.
Klicke mit der rechten Maustaste auf die Datei „EPlan.EplAddin.EduGen.dll“ und wähle „Eigenschaften“.
Im ersten Tab „Allgemein“ gehe unten zu „Blockierung aufheben“ und aktiviere dies. Klicke auf „Übernehmen“ und dann auf OK.

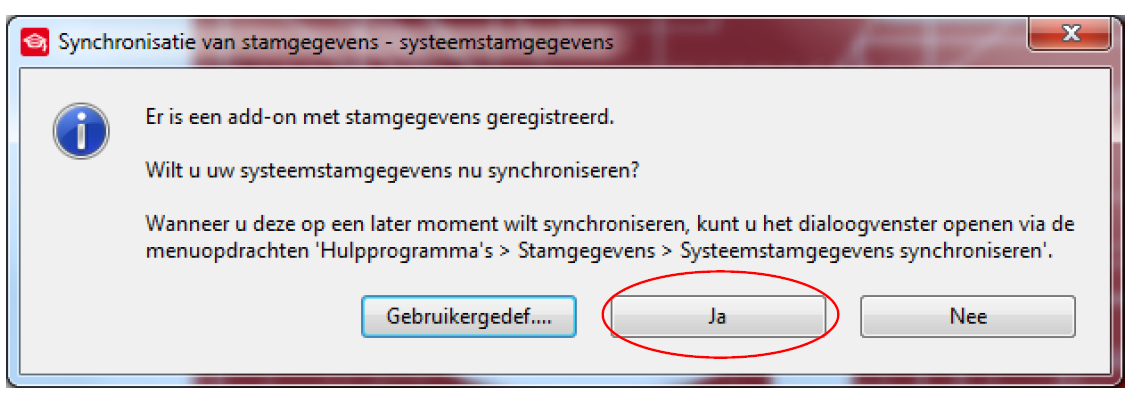

Schritt 6: Starte EPLAN erneut. Das Fenster „Synchronisation von Stammdaten“ öffnet sich. Klicke auf „Ja“, um die Daten zu synchronisieren.

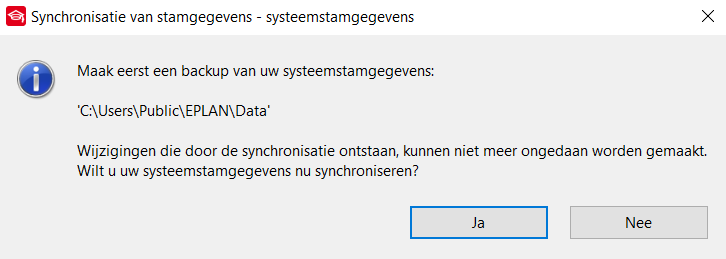

Schritt 7: Klicke auf „Ja“, um ein Backup deiner Systemstammdaten zu erstellen.

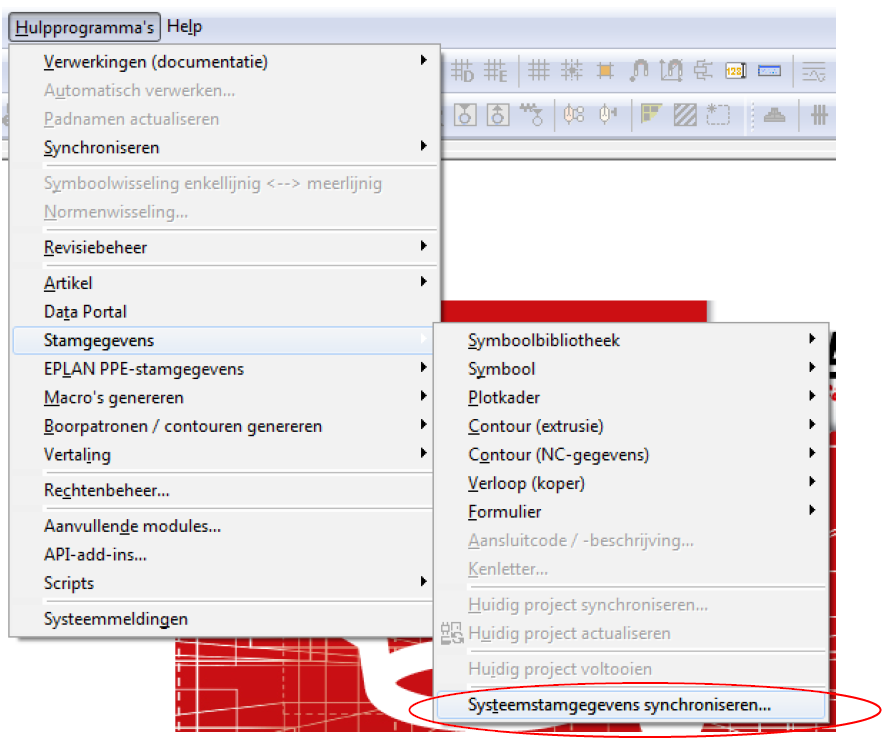

Wenn du versehentlich nicht auf „Ja“ geklickt hast, kannst du diesen Schritt später über Hilfsprogramme > Stammdaten > Systemstammdaten synchronisieren nachholen.
Schritt 8: Klicke auf „Ja“, um die Daten der Systemdatenbank zu speichern.

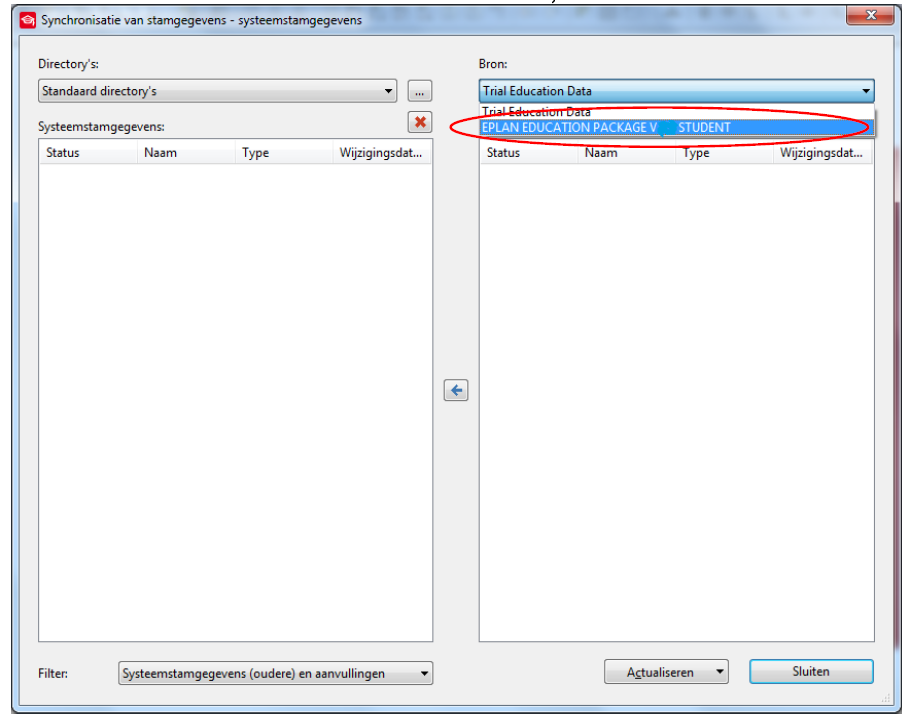

Schritt 9: Wähle „EPLAN EDUCATION PACKAGE V...“ als Quelle.

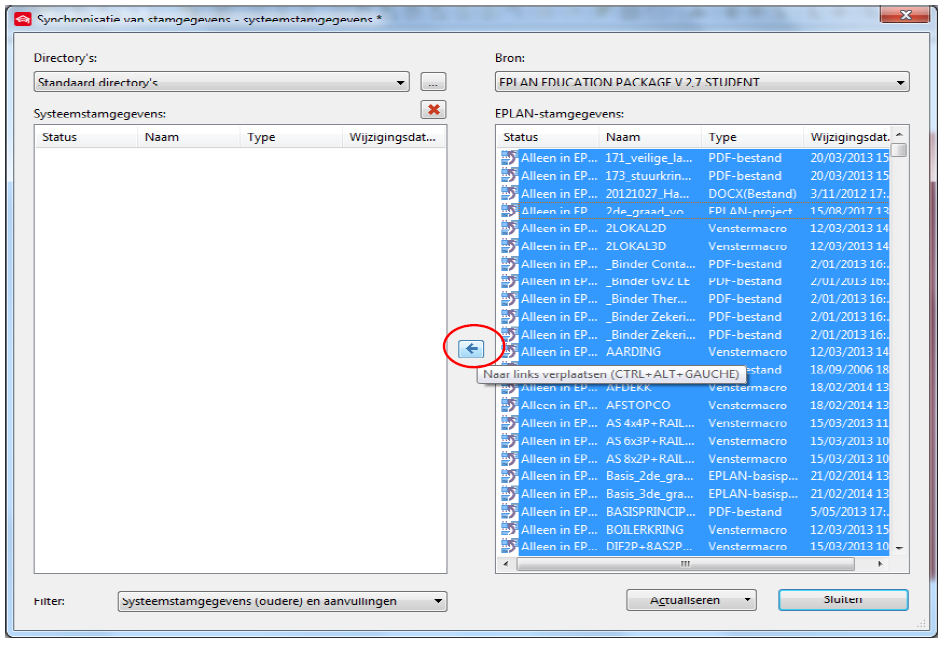

Schritt 10: Wähle alle Daten aus und klicke auf „Nach links verschieben“. Klicke anschließend auf „Schließen“.
Importieren von Artikeln und Einstellungen

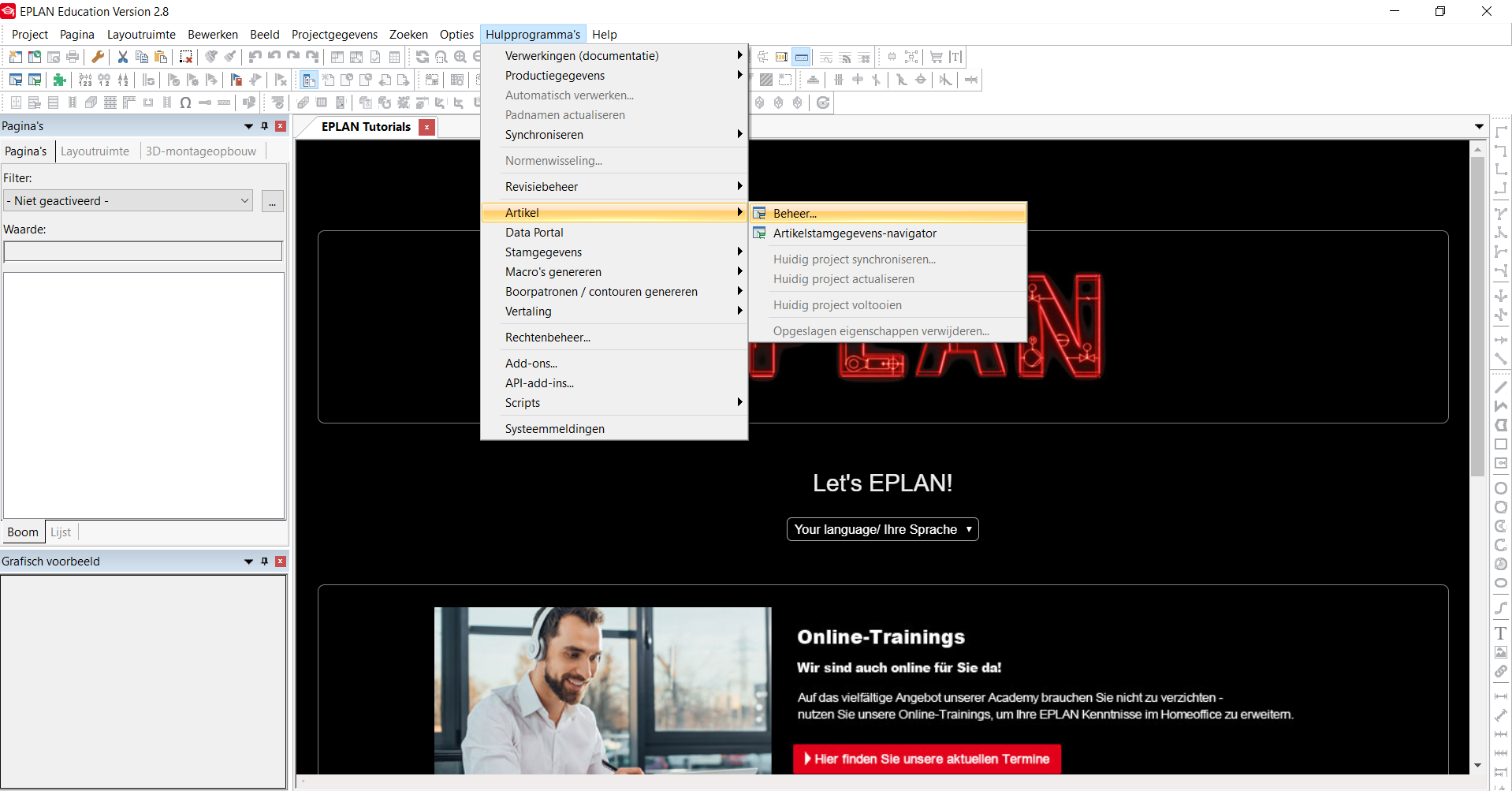

Schritt 1: Importiere die Artikel über Hilfsprogramme > Artikel > Verwaltung.

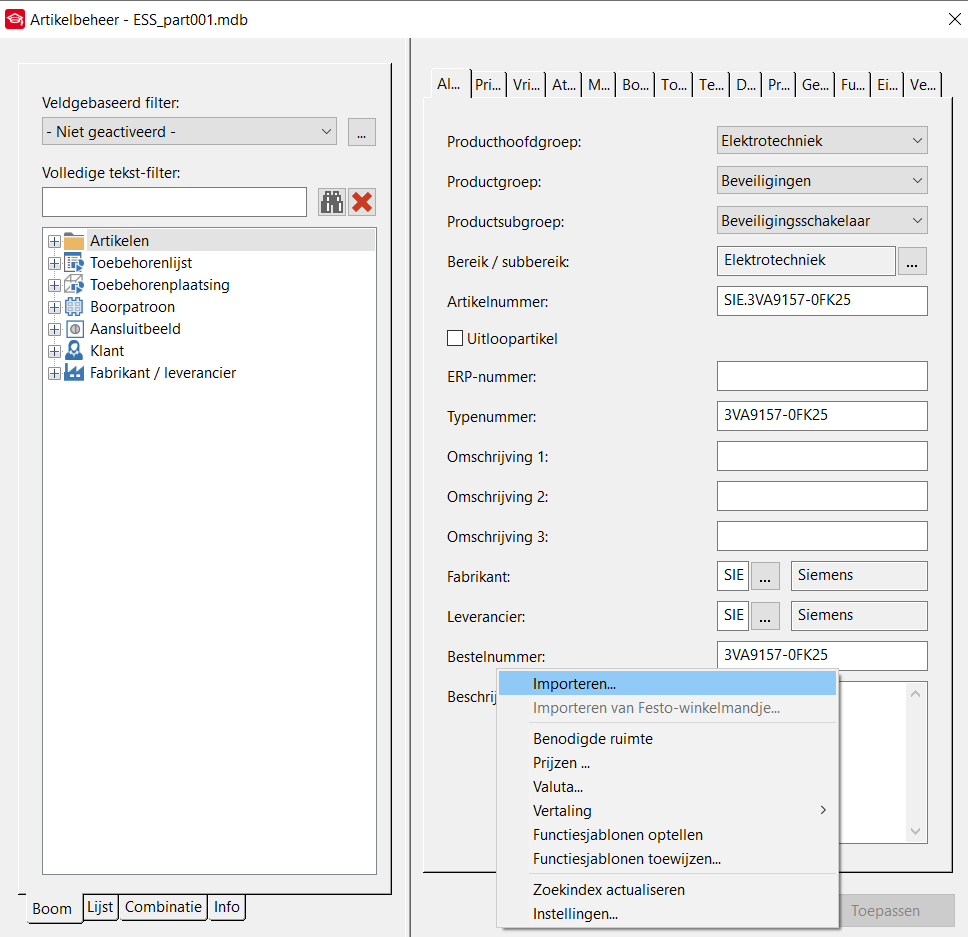

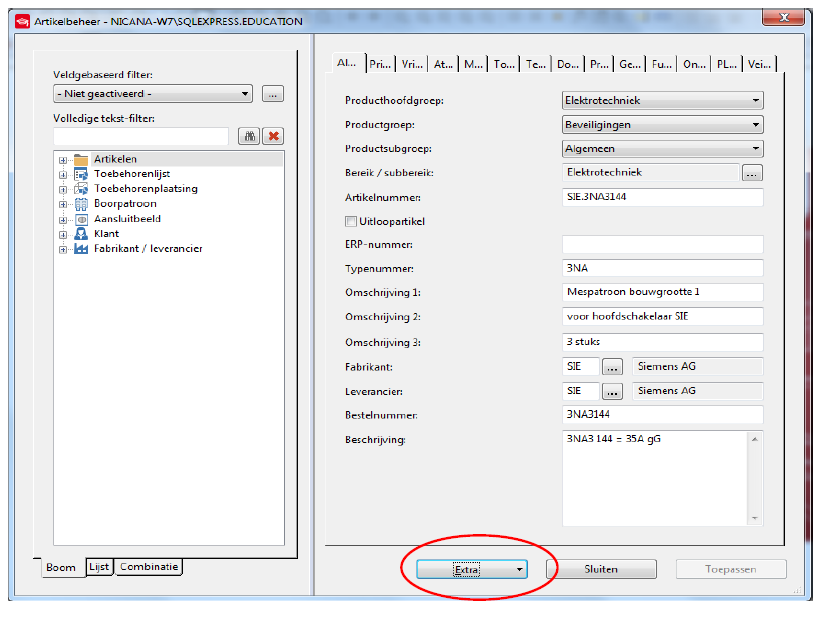

Schritt 2: Es erscheint folgendes Fenster. Klicke unten auf „Extras“ und dann auf „Importieren“.

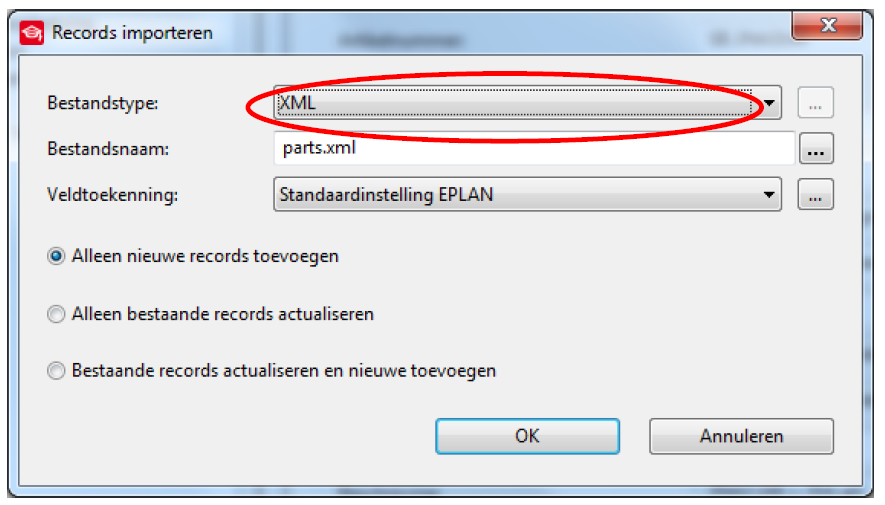

Schritt 3: Wähle XML als Dateityp aus.

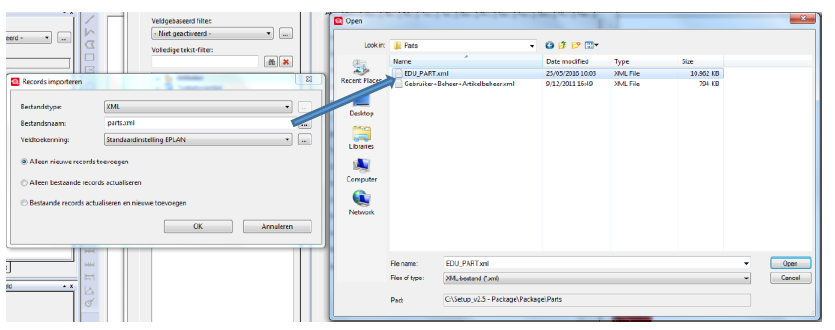

Schritt 4: Wähle über [...] die Datei „EDU_PART.xml“ aus, die sich im Ordner C:\Setup_V... - Package/Package/Parts befindet. Klicke auf OK, um die Artikel zu importieren.

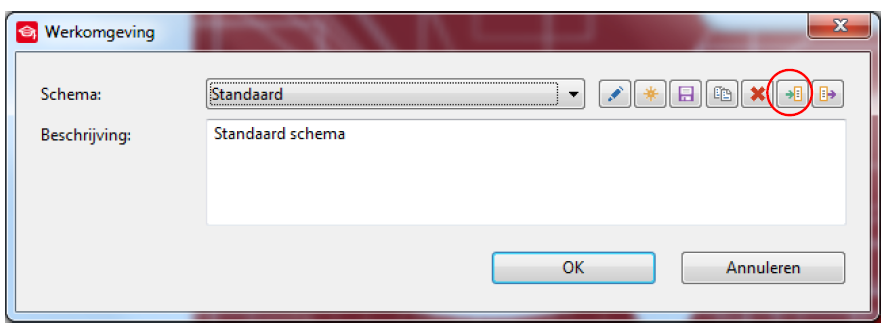

Schritt 5: Importiere das Bild über Bild > Arbeitsumgebung > Importieren. Stelle sicher, dass das Schema auf „Standard“ eingestellt ist.

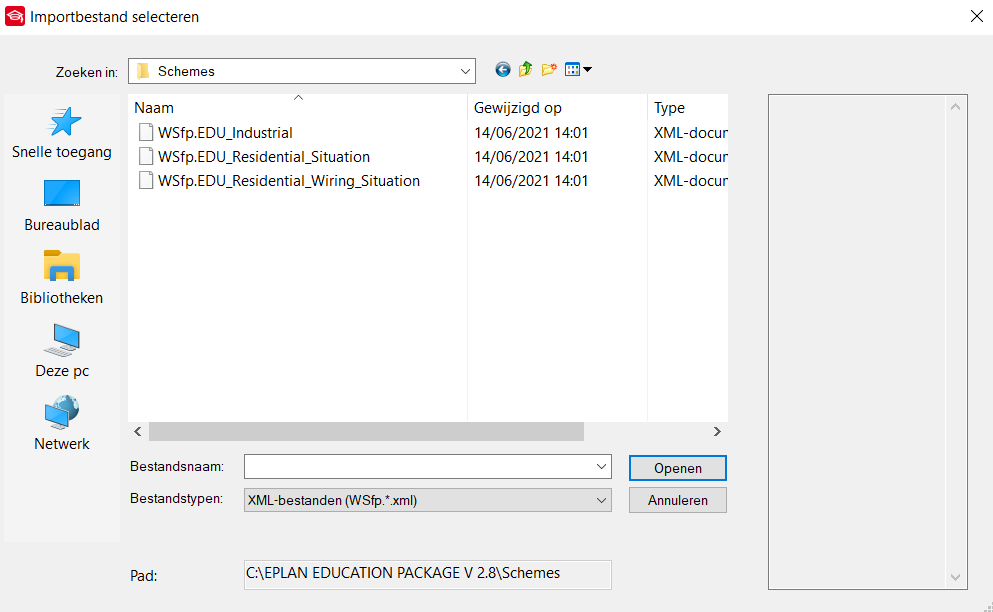

Schritt 6: Gehe zu C:\EPLAN EDUCATION V ... > Schemes und wähle die drei XML-Dateien „WS.EDU_Residential_Wiring_Situation.xml“, „WS.Industrial.xml“ und „WS.EDU_Residential_Situation.xml“. Öffne diese Dateien über „Öffnen“.

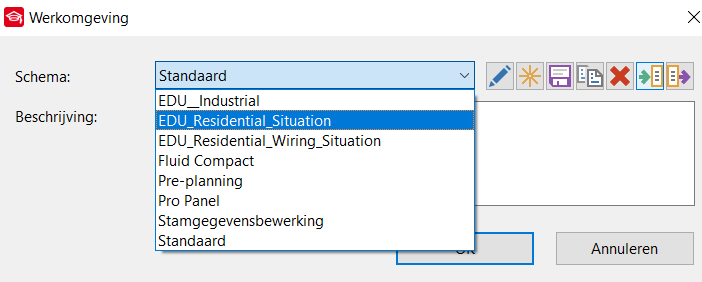

Schritt 7: Nun kannst du eine Arbeitsumgebung auswählen, z. B. Residential_Situation, Industrial oder Residential_Wiring_Situation. Klicke anschließend auf OK.
Schritt 8: Du kannst jetzt mit dem EPLAN Education Package arbeiten.
